ה- מכשיר לבדיקת דחיסה במפתח קצר לפי תקן DIN 54518 מיועד למדידה מדויקת בדיקת חוזק לדחיסה במרווח קצר של חומרי נייר וקרטון המשמשים ביישומים בתחום האריזה. שיטת בדיקה זו מעריכה את עמידותם של נייר וקרטון לדחיסה במרווח הידוק קצר, ומספקת נתוני חוזק מכני חיוניים לייצור קרטון לאריזות ותיבות. באמצעות ביצוע בדיקה אמינה במרווח קצר, מהנדסים יכולים להבין את יכולתו של החומר לעמוד בכוחות דחיסה ולמטב את ביצועי האריזה.
עבור יצרנים המייצרים מיכלים מגולגלים, קרטונים מתקפלים ואריזות מבוססות נייר, חוזק הדחיסה מהווה מדד איכות קריטי. בדיקות דחיסה בטווח קצר של נייר וקרטון מספקות מידע חשוב על חוזק הסיבים, ביצועי החומר ואמינות המבנה. מכשיר בדיקת הדחיסה בטווח קצר SCT-01 מסייע למעבדות ולצוותי הייצור לבצע בדיקות עקביות בהתאם ל- DIN 54518, תמיכה בבקרת איכות, בפיתוח חומרים ובאופטימיזציה של האריזה.
מהו מבחן דחיסה למרווחים קצרים לפי תקן DIN 54518?
תקן DIN 54518 מגדיר שיטה למדידת חוזק הדחיסה של נייר וקרטון באמצעות מבחן מפתח קצר. בניגוד למבחני דחיסה מקובלים, הבוחנים מבנים גדולים יותר, מבחן המפתח הקצר מתמקד בעמידות הדחיסה הטבועה בחומר הנייר עצמו.
מוצרי נייר וקרטון נתונים לעיתים קרובות לעומסי דחיסה במהלך תהליכי העיבוד, ההובלה, הערמה והאחסון. ביצועיהם תלויים לא רק בעובי או במשקל לגראם, אלא גם בקשירת הסיבים, בכיוון שלהם ובשלמות המבנית. מבחן הדחיסה בטווח קצר לפי תקן DIN 54518 מספק הערכה ישירה של יכולת החומר לעמוד בפני כשל דחיסה.
הבדיקה מתאימה במיוחד לנייר ולקרטון שמשקלם ל-1 מ"ר נע בין כ- 100 גרם למ"ר ו-400 גרם למ"ר, לרבות חומרים המשמשים בדרך כלל לייצור מכולות ואריזות.
בדיקת SCT אינה קובעת את מאמץ המתיחה בעת השבירה. במקום זאת, היא מודדת את כוח הדחיסה המרבי שהדגימה יכולה לעמוד בו לפני כשל, ומספקת אינדיקטור אמין לחוזק הדחיסה.
מדוע בדיקת חוזק הדחיסה בטווח קצר היא חשובה?
חומרי האריזה חייבים לשמור על תקינותם המכנית לאורך כל שרשרת האספקה. מוצרי נייר וקרטון נחשפים לכוחות שונים במהלך הייצור, המילוי, ההובלה והאחסון במחסן. חוזק דחיסה לא מספיק עלול להוביל ל:
- עיוות המכל
- ביצועי ערימה מופחתים
- התמוטטות האריזה במהלך ההובלה
- עלייה בצריכת החומר עקב תכנון יתר
- כשלים בהגנה על המוצר
באמצעות ביצוע בדיקות חוזק דחיסה בטווח קצר, היצרנים יכולים להעריך את איכות החומר לפני הייצור ולמנוע בעיות ביצועים.
לבדיקה זו יש ערך רב במיוחד, שכן היא מודדת את חוזק מבנה הנייר עצמו, במקום להסתמך אך ורק על ביצועי האריזה המוגמרת. הדבר מאפשר למהנדסי אריזה להשוות בין סוגי נייר שונים, לייעל את בחירת החומרים ולשפר את עקביות המוצר.
במעבדות לבקרת איכות, שיטת בדיקת הדחיסה בטווח קצר מספקת נתונים הניתנים לשחזור, התומכים בהערכת ספקים, בבדיקת חומרי גלם נכנסים ובפיקוח על הייצור.
עקרון מבחן המפתח הקצר
עקרון הפעולה של מבחן הדחיסה בטווח קצר מבוסס על הפעלת עומס דחיסה על דגימת נייר או קרטון קטנה המוחזקת בין שני מלחציים מקבילים.
במהלך הבדיקות:
- דגימת בדיקה שרוחבה 15 מ"מ מוכן.
- הדגימה מהודקת היטב בין שני מלחציים מדויקים.
- המהדקים ממוקמים במרחק דחיסה קצר של כ- 0.70 מ"מ.
- המהדקים נעים זה לעבר זה במהירות מבוקרת.
- המכשיר רושם את כוח הדחיסה המרבי לפני שהדגימה נכשלת.
הכוח שנמדד מייצג את חוזק הדחיסה בטווח קצר של החומר.
מכיוון שמרחק הבדיקה קטן מאוד, השפעת העיוות של הדגימה מצטמצמת למינימום. דבר זה מאפשר למכשיר להעריך את יכולת הדחיסה האמיתית של מבנה הנייר או הקרטון.
כיצד מתבצע מבחן דחיסה לטווח קצר של נייר וקרטון?
דוגמה טיפוסית בדיקת דחיסה בטווח קצר של נייר וקרטון התהליך כולל הכנת הדגימה, הידוק, הפעלת עומס דחיסה וניתוח התוצאות.
הכנת הדגימה
בדרך כלל מכינים את דגימת הבדיקה כרצועה צרה:
| פרמטר | ערך |
|---|---|
| רוחב הדגימה | 15 מ"מ |
| אורך הדגימה | 75 מ"מ |
| מגוון החומרים | נייר וקרטון |
| כיוון הבדיקה | כיוון המכונה (MD) וכיוון הרוחב (CD) |
ניתן לבצע את הבדיקות הן בכיוון האורך והן בכיוון הרוחב, שכן כיוון הסיבים משפיע באופן משמעותי על חוזק הדחיסה.
תהליך ההידוק
ה-SCT-01 עושה שימוש במערכת הידוק ייעודית הכוללת:
- לסתות קבועות וניידות
- משטחי הידוק בעלי חיכוך גבוה
- מבנה יישור מקביל
- כוח הידוק פנאומטי מבוקר
המהדקים מפעילים כוח קבוע של 2300 ± 500 N, תוך הקפדה על כך שהדגימה תישאר יציבה במהלך הדחיסה.
הידוק אמין הוא חיוני, שכן כוח אחיזה לא מספיק או לא אחיד עלול להשפיע על דיוק הבדיקה.
מדידת דחיסה
במהלך הבדיקה, המכשיר מפעיל לחץ בקצב מבוקר עד שהדגימה מגיעה לכושר הנשיאה המרבי שלה.
המערכת רושמת באופן אוטומטי:
- כוח דחיסה מרבי
- כיוון הבדיקה
- יחידות מידה
- תוצאות הבדיקה לצורך דיווח
הנתונים שהתקבלו מספקים למהנדסים מידע כמותי על ביצועי החוזק של נייר וקרטון.

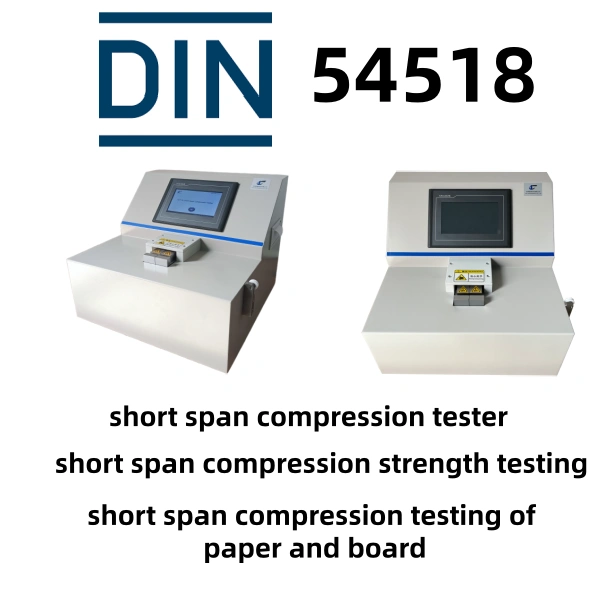

תכונות מכשיר בדיקת דחיסה לטווח קצר SCT-01
ה- SCT-01 – מכשיר לבדיקת דחיסה בטווח קצר מיועד למעבדות וליצרנים הזקוקים לבדיקות דחיסה מדויקות וניתנות לשחזור של חומרים מבוססי נייר.
פעולה מבוקרת באמצעות מחשב לוגי מתוכנת (PLC)
מערכת הבקרה המשולבת מסוג PLC מבטיחה פעולה יציבה וניהול מדויק של הבדיקות. ממשק ה-HMI מאפשר למפעילים להגדיר בקלות את פרמטרי הבדיקה ולעיין בתוצאות.
הידוק דגימות באמצעות מערכת פנאומטית
מנגנון ההידוק הפנאומטי מבטיח כוח אחיזה אחיד ומצמצם את השפעת המפעיל למינימום. הגדרות הלחץ הניתנות לכוונון מאפשרות למכשיר הבדיקה להתאים את עצמו לדרישות של חומרים שונים.
מהירות בדיקה ניתנת להתאמה
מהירות הבדיקה הניתנת להתאמה מאפשרת למעבדות לייעל את תנאי הבדיקה עבור חומרי נייר וקרטון שונים.
תצוגת תוצאות של יחידות מרובות
תוצאות הבדיקה ניתנות להצגה ביחידות מידה שונות, ביניהן:
- ניוטון (N)
- קילוגרם-כוח (kgf)
- ליברה-כוח (lbf)
דבר זה משפר את התאימות לדרישות המעבדות הבינלאומיות.
פלט נתונים ודיווח
ממשק התקשורת RS-232 האופציונלי מאפשר חיבור למערכות תוכנה חיצוניות לצורך ניהול וניתוח נתונים.
המדפסת המיקרו המובנית מאפשרת תיעוד מיידי של התוצאות לצורך רישומי מעבדה ודוחות איכות.
מפרט טכני של SCT-01
| פרמטר | מפרט טכני |
|---|---|
| טווח הבדיקה | 1–500 N (או לפי דרישה) |
| מרחק הדחיסה | 0.3–2 מ"מ |
| אורך ההידוק | 30 ± 0.5 מ"מ |
| מהירות הבדיקה | 3 ± 0.1 מ"מ/דקה |
| החלטה | 0.01 N |
| גודל המדגם | 15 × 75 מ"מ (רוחב × אורך) |
| לחץ הגז | 0.4–0.7 MPa |
| גודל פתח הגז | Φ6 מ"מ |
| ספק כוח | 110–220 וולט זרם חילופין, 50/60 הרץ |
יישומים של בדיקות דחיסה במפתח קצר
ה- בדיקת דחיסה למפתח קצר לפי תקן DIN 54518 נמצא בשימוש נרחב בתעשיות שבהן חוזק הנייר משפיע באופן ישיר על ביצועי המוצר.
אריזות קרטון גלי
יצרני קרטון לאריזות משתמשים בבדיקות SCT כדי להעריך את חוזק הנייר ולשפר את עמידות הקרטון בפני דחיסה.
ייצור נייר
מפעלי נייר משתמשים בבדיקות טווח קצר כדי לפקח על עקביות הייצור ולהשוות בין סוגי נייר שונים.
פיתוח אריזות
מהנדסי אריזה משתמשים בנתוני דחיסה בעת בחירת החומרים ובתהליך ייעול עיצוב האריזה.
מעבדות לבדיקת איכות
מעבדות עצמאיות וארגוני פיקוח משתמשים בבדיקות SCT לצורך אימות חומרים ובדיקות תאימות.
חומרים המתאימים לבדיקת SCT
מכשיר בדיקת הדחיסה לטווח קצר SCT-01 מתאים לבדיקת:
- קרטון לאריזת מכולות
- חומרי נייר גלי
- קרטון
- נייר אריזה
- נייר קראפט
- חומרי בסיס וחומרי ריפוד
- חומרי אריזה אחרים המבוססים על נייר
הקשר בין בדיקות SCT לבקרת איכות האריזה
חוזק הדחיסה משפיע באופן ישיר על עמידות האריזה. אריזה העשויה מנייר שאינו חזק מספיק עלולה להיכשל גם כאשר העיצוב נראה תקין.
באמצעות שילוב בדיקות SCT במערכות ניהול האיכות, חברות יכולות:
- לבדוק את חומרי הגלם הנכנסים
- שמירה על עקביות בייצור
- מיטוב בחירת הנייר
- צמצום תקלות באריזה
- שיפור האמינות של מערך התחבורה
ה- מבחן דחיסה בטווח קצר מספק פתרון מעשי להבנת הביצועים המכניים של חומרי נייר בטרם הם הופכים לחלק ממוצרי אריזה מוגמרים.
תקנים רלוונטיים לבדיקות דחיסה במפתחים קצרים
מכשיר בדיקת הדחיסה לטווח קצר SCT-01 תומך בשיטות בדיקה הקשורות ל:
| סטנדרטי | תיאור |
|---|---|
| ISO 9895 | שיטת בדיקת דחיסה לנייר ולקרטון |
| TAPPI T826 | שיטת בדיקת דחיסה בטווח קצר |
| DIN 54518 | שיטת בדיקת חוזק לדחיסה בטווח קצר |
| BS 7325 | שיטת בדיקת דחיסה של נייר וקרטון |
| GB/T 2679.10 | בדיקת חוזק הדחיסה של נייר וקרטון |
| QB/T 2386 | בדיקת ביצועי דחיסה של נייר וקרטון |
מדוע לבחור ב-SCT-01 לבדיקות לפי תקן DIN 54518?
כדי לקבל נתוני דחיסה אמינים נדרש יותר מאשר הפעלת כוח על הדגימה. תוצאות מדויקות תלויות בהידוק מדויק, בבקרת תנועה יציבה ובתנאי בדיקה הניתנים לשחזור.
ה- SCT-01 – מכשיר לבדיקת דחיסה בטווח קצר משלב עומס דחיסה מבוקר, טכנולוגיית הידוק פנאומטית ותפעול ידידותי למשתמש, כדי לספק תוצאות אמינות בהערכת נייר וקרטון.
למעבדות, ליצרני אריזות ולצוותי מחקר ופיתוח, הוא מציע פתרון יעיל ל- בדיקת חוזק לדחיסה בקורות קצרות, ובכך תורמת לשיפור בחירת החומרים, אמינות המוצר ויעילות בקרת האיכות.
