מדידת עמידות בסרט בפני פגיעות באמצעות בדיקה לפי תקן ASTM D1709
ASTM D1709 זהו תקן בדיקת עמידות בפני פגיעה באמצעות חץ, המוכר ברמה הבינלאומית, המשמש לקביעת עמידותם של יריעות פלסטיק בפני פגיעה באמצעות שיטת נפילת החץ החופשית. הבדיקה מודדת את משקל החץ הנופל הדרוש כדי לגרום לכשל בדגימות הנבדקות מסוג 50%, ומספקת מדד אמין לקשיחות היריעה, לעמידותה בפני ניקוב ולעמידותה בפני פגיעה.
יצרני אריזות גמישות, יריעות חקלאיות, יריעות תעשייתיות, אריזות רפואיות ואריזות למוצרי צריכה מסתמכים על בדיקת ASTM D1709 כדי להעריך את ביצועי החומר בתנאי פגיעה פתאומית. באמצעות כימות עמידות בפני פגיעה, מעבדות יכולות לייעל את מבנה היריעות, להשוות בין חומרים, לאמת את עקביות הייצור ולהבטיח את איכות המוצר לפני השקתו לשוק.
מהו תקן ASTM D1709?
ASTM D1709, שיטות בדיקה סטנדרטיות לבדיקת עמידות בספיגת אנרגיה של יריעות פלסטיק בשיטת החץ הנופל בחופשיות, קובע נהלים לקביעת עמידותם של יריעות פלסטיק בפני פגיעה באמצעות חץ חצי-כדורי המושלך מגובה מוגדר.
תוצאת הבדיקה מייצגת את מסת החץ שגורמת, מבחינה סטטיסטית, לכשל ב-50% דגימות בתנאי בדיקה מבוקרים.
התקן כולל:
- שיטת בדיקה א'
- שיטת בדיקה ב'
- טכניקת בדיקת מדרגות
- טכניקה חלופית לביצוע בדיקות קבוצתיות
שיטה זו נמצאת בשימוש נרחב לצורך בקרת איכות, פיתוח מוצרים, השוואת חומרים ואימות מפרטים.
עקרון הבדיקה לפי תקן ASTM D1709
המבחן מודד את אנרגיית הפגיעה הנדרשת כדי לגרום לקרע בדגימת סרט.
חץ חצי-כדורי משוגר מגובה שנקבע מראש ופוגע בדגימת סרט המהודקת למקומה. בהתאם לתוצאת הבדיקה — האם הדגימה עומדת בדרישות או נכשלת — משקל החץ מותאם בהתאם לנוהל הבדיקה שנבחר.
לאחר מספר נפילות, המערכת מחשבת את מסת החץ המתאימה להסתברות של 50% לכשל בדגימה.
הערך המתקבל משמש כמדד כמותי לעמידות בפני פגיעות.
שיטת הבדיקה A לפי תקן ASTM D1709 לעומת שיטת הבדיקה B
| פרמטר | שיטה א' | שיטה ב' |
|---|---|---|
| קוטר החץ | 38 מ"מ | 50 מ"מ |
| גובה הנפילה | 660 מ"מ | 1520 מ"מ |
| טווח עמידות בפני פגיעות | כ-50 גרם עד 6 ק"ג | כ-300 גרם עד 6 ק"ג |
| יישומים אופייניים | יריעות אריזה כלליות | סרטים בעלי השפעה רבה יותר |
| הנחיות לעלייה במשקל | כ-15% של משקל כשל | כ-5–15% ממשקל הכשל |
שיטה א'
בשיטה א' נעשה שימוש ב:
- חץ חצי-כדורי בקוטר 38 מ"מ
- גובה נפילה של 660 מ"מ
שיטה זו משמשת בדרך כלל ל:
- יריעות פוליאתילן
- סרטי אריזה
- יריעות מתיחה
- יריעות חקלאיות
שיטה ב'
בשיטה ב' נעשה שימוש ב:
- חץ חצי-כדורי בקוטר 50 מ"מ
- גובה נפילה של 1520 מ"מ
תצורה זו מתאימה ל:
- יריעות לעומסים כבדים
- ציפויים תעשייתיים
- מבני פלסטיק עבים יותר
- חומרי אריזה בעלי חוזק גבוה
ASTM D1709 – שיטת בדיקה למדרגות
טכניקת המדרגות היא ההליך הנפוץ ביותר.
נוהל הבדיקה
- בחר בשיטה א' או בשיטה ב'.
- מדוד את עובי הדגימה.
- בחרו משקל חץ התחלתי הקרוב לנקודת הכשל הצפויה.
- הדקו את הדגימה היטב.
- שחרר את החץ.
- רשום "עבר" או "נכשל".
- התאמת משקל הדארט:
- כישלון → ירידה במשקל
- אין כישלון → הגדל את המשקל
- יש להמשיך בבדיקות עד להשגת המספר הנדרש של כישלונות ושל תוצאות תקינות.
- חשב את משקל הכשל של 50%.
יתרונות
- בדיקות יעילות
- צריכת דגימות מופחתת
- אמינות סטטיסטית גבוהה
- חזרתיות מצוינת
שיטת בדיקת נפילה חלופית של חצים
בהליך החלופי, הדגימות נבדקות בקבוצות של עשר.
סקירה כללית של ההליך
- עשרה דגימות נבדקות עם משקל חץ אחד.
- מחושב אחוז הכישלונות.
- משקל החץ מותאם לקבוצות הבאות.
- הבדיקות יימשכו עד שייאספו מספיק נקודות נתונים בין 0% לכשל ב-100%.
גישה זו משמשת לעתים קרובות כאשר מעבדות זקוקות להערכה סטטיסטית מקיפה יותר של ביצועי החומר.
דרישות לדגימות הבדיקה
לביצוע בדיקות אמינות לפי תקן ASTM D1709:
הכנת הדגימה
- הניילון צריך להיות נקי מקמטים ומקפלים.
- יש להימנע מזיהום פני השטח.
- הדוגמאות צריכות לייצג את חומר הייצור בפועל.
- יש למדוד את העובי ולתעד אותו.
גודל הדגימה המומלץ
- גדול מ-150 מ"מ × 150 מ"מ
הכנה נכונה של הדגימה משפרת באופן משמעותי את החזרתיות והשחזור של הבדיקה.
מדוע יש לבצע בדיקת עמידות בפני פגיעת חץ?
יריעות פלסטיק נחשפות לעיתים קרובות למכות במהלך:
- פעולות אריזה
- תחבורה ולוגיסטיקה
- אחסון
- טיפול בצרכנים
- תהליכי מילוי אוטומטיים
מבחן פגיעה בחץ מסייע ליצרנים להבין כיצד מתנהג סרט כאשר הוא נתון לכוחות מכניים פתאומיים.
יתרונות עיקריים
- הערכת קשיחות הסרט
- השוואת תרכובות שרף שונות
- לבדוק את עקביות הייצור
- מיטוב מבנים של סרטים רב-שכבתיים
- צמצום תקלות באריזות במהלך ההפצה
- תמיכה בפיתוח מוצרים ובבחירת חומרים

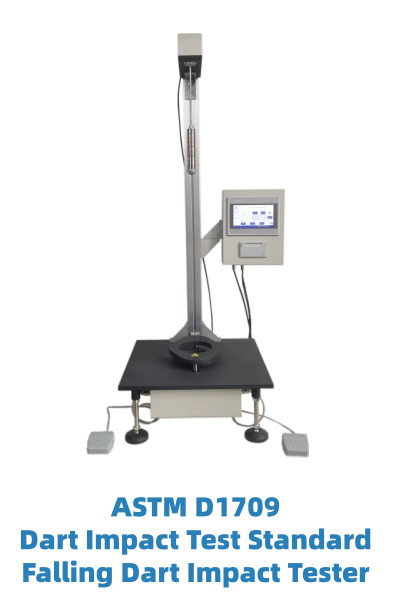

מכשיר לבדיקת השפעה באמצעות חץ נופל לפי תקן ASTM D1709 מבית Cell Instruments
Cell Instruments מספקת שירות מקצועי מכשיר לבדיקת עמידות בפני פגיעת חץ מיועד לעמידה בתקן ASTM D1709 ולביצוע בדיקות מעבדה שגרתיות.
שילוב טכנולוגיה חכמה
בקרת PLC ותפעול באמצעות מסך מגע
- ארכיטקטורת בקר לוגי מתוכנת (PLC) תעשייתי
- מסך מגע HMI בגודל 7 אינץ'
- תפעול אינטואיטיבי
חישוב תוצאות אוטומטי
המערכת מחשבת באופן אוטומטי את ערכי עמידות בפני פגיעה לאחר ביצוע בדיקות "עבר/נכשל", ובכך מקלה על עומס העבודה של המפעיל ומצמצמת את שגיאות החישוב.
שחרור חץ אלקטרומגנטי
- מתלה חץ יציב
- תנאי שחרור עקביים
- שיפור בחזרות
הידוק דגימות באמצעות מערכת פנאומטית
- אחיזה אחידה של הדגימה
- השפעה מופחתת של המפעיל
- שיפור בעקביות הבדיקות
יכולת ביצוע שתי שיטות בדיקה
| מאפיין | תצורה |
|---|---|
| שיטה א' | סטנדרטי |
| שיטה ב' | לא חובה |
| חישובים אוטומטיים | כן |
| הידוק פנאומטי | כן |
| שליטה באמצעות מסך מגע | כן |
תכונות בטיחות ותפוקה
- הפעלה באמצעות דוושת רגל
- כפתור הפעלת הבדיקה
- תאורת תצפית
- מדפסת מיקרו אופציונלית
- שילוב תוכנה אופציונלי
מפרט טכני
| פריט | מפרט טכני |
|---|---|
| שיטת הבדיקה | שיטה א' / שיטה ב' (אופציונלי) |
| טווח הבדיקה | שיטה א': 50–2000 גרם |
| שיטה ב': 300–2000 גרם | |
| קוטר החץ | שיטה א': 38 ± 1 מ"מ |
| שיטה ב': 50 ± 1 מ"מ | |
| גובה הפגיעה | 660 מ"מ / 1500 מ"מ |
| דיוק | 0.1 גרם (0.1 ג'אול) |
| מערכת הידוק | פנאומטי |
| אייר סופליי | 0.6 MPa |
| גודל הדגימה | >150 מ"מ × 150 מ"מ |
| ספק כוח | 110–220 וולט זרם חילופין, 50 הרץ |
בחירת מכשיר הבדיקה המתאים למדידת השפעת חצים
בעת בחירת מערכת בדיקה לפי תקן ASTM D1709, על המעבדות לקחת בחשבון את הגורמים הבאים:
- עמידה בדרישות תקן ASTM D1709
- תמיכה בשיטה א' ובשיטה ב'
- רמת האוטומציה
- יכולות ניהול נתונים
- תפוקת הבדיקות
- דרישות כיול ותחזוקה
מכשיר מודרני לבדיקת עמידות בפני פגיעת חצים תורם לשיפור יעילות הבדיקה, תוך הבטחת תוצאות מדויקות וניתנות לשחזור לצורכי בקרת איכות ויישומים בתחום המחקר והפיתוח.
ASTM D1709 נותר אחד התקנים החשובים ביותר להערכת עמידותם של יריעות פלסטיק בפני פגיעות. באמצעות בדיקות חץ נופל בתנאים סטנדרטיים, היצרנים יכולים לכמת את קשיחות היריעה, לשפר את ביצועי המוצר, לצמצם תקלות באריזה ולשמור על איכות ייצור עקבית. בין אם הוא משמש להבטחת איכות, לפיתוח מוצרים או להשוואת חומרים, מכשיר בדיקת עמידות בפני פגיעת חצים אמין הוא כלי חיוני למעבדות בדיקת יריעות מודרניות.
