ASTM F2029 הוא אחד התקנים המוכרים ביותר להערכת יכולת האיטום בחום של חומרים תרמופלסטיים המשמשים באריזות גמישות. יצרני אריזות למזון, לתרופות, למכשור רפואי ולתעשייה מסתמכים על בדיקות לפי תקן ASTM F2029 כדי לקבוע את הטמפרטורה, הלחץ וזמן השהייה האופטימליים לאיטום לפני תחילת הייצור. תהליך איטום בחום המנוהל כהלכה מבטיח שהאריזות ישמרו על שלמות המוצר, תוך השגת ביצועי פתיחה עקביים.
מקצוען בודק איטום בחום מאפשר למעבדות ולמחלקות בקרת איכות לשחזר את תנאי האיטום בייצור ברמת דיוק גבוהה. באמצעות יצירת איטומים חוזרים בתנאי מעבדה מבוקרים, מהנדסים יכולים לייעל את חומרי האריזה, להשוות בין שכבות איטום שונות ולשפר את אמינות האריזה הכוללת לפני הייצור המסחרי.
Cell Instruments מספקת שני מעבדות בודק איטום בחום דגמים ליישומים לפי תקן ASTM F2029:
| דגם | פעולה |
|---|---|
| HST-01 – בודק איטום בחום | מסך מגע |
| HST-02 – בודק איטום בחום | שליטה ידנית באמצעות כפתורים |
שני הדגמים מציגים ביצועי איטום זהים, מפרטים טכניים זהים, לסתות איטום זהות, דיוק זהה בבקרת הטמפרטורה, ועמידה בתקן ASTM F2029.
מהו תקן ASTM F2029?
ASTM F2029 זוהי שיטת הבדיקה הסטנדרטית ליצירת איטומים תרמיים במעבדה, שניתן לבחון בהמשך את חוזק האיטום ואת ביצועי האריזה שלהם. במקום למדוד את חוזק האיטום באופן ישיר, התקן קובע שיטה מבוקרת ליצירת איטומים תרמיים אחידים תוך שימוש בתנאי איטום שנקבעו מראש.
אטמים המיוצרים בהתאם לתקן ASTM F2029 נבדקים בדרך כלל באמצעות תקני חוזק אטימה כגון ASTM F88, כדי לקבוע את הביצועים המכניים של האריזה האטומה.
התקן מסייע למהנדסים:
- קביעת טמפרטורת האיטום האופטימלית
- הערכת אטימות חלונות לחומרי אריזה
- השוואת תרכובות איטום שונות
- יש לאמת את פרמטרי האיטום בייצור
- תמיכה בהסמכת חומרי אריזה
- שיפור יכולת החזרה של התהליך
עבור יצרני אריזות, תקן ASTM F2029 משמש כבסיס לפיתוח תהליכי איטום אמינים לפני תחילת הייצור בקנה מידה מלא.
מדוע יש לבדוק את חוזק האיטום התרמי של יריעות פלסטיק?
ה- חוזק האיטום בחום של יריעות פלסטיק משפיע באופן ישיר על שלמות האריזה לאורך כל תהליכי הייצור, ההובלה, האחסון והשימוש על ידי הצרכן. איטום תרמי לקוי עלול לגרום לדליפה, לזיהום, לקיצור חיי המדף או לריקול של המוצר.
איטום בחום במעבדה מספק מידע חשוב לפני הייצור, באמצעות זיהוי השילוב של:
- טמפרטורת איטום
- לחץ איטום
- זמן שהייה
שמספק את האיטום החזק והעמיד ביותר.
הבדיקות מסייעות גם ליצרנים:
- צמצום פסולת הייצור
- שיפור העקביות באריזה
- אימות חומרי אריזה חדשים
- השוואת מבנים של סרטים רב-שכבתיים
- מיטוב הגדרות ציוד האיטום
- לעמוד בדרישות האיכות של הלקוחות
במקום להסתמך על התאמות בשיטת ניסוי וטעייה בקווי הייצור, מהנדסים יכולים לקבוע במעבדה פרמטרים לאיטום שעברו אימות מדעי.
כיצד פועל בודק איטום בחום?
מעבדה בודק איטום בחום מדמה את תנאי האיטום הקיימים במכונות אריזה מסחריות, תוך שהוא מציע רמת דיוק וחזרות גבוהות בהרבה.
תהליך הבדיקה כולל בדרך כלל:
חימום מקדים
הלסתות העליונה והתחתונה של מכונת האיטום מחוממות לטמפרטורה שנקבעה ונשמרות ביציבות טמפרטורה גבוהה.
דוגמה למיצוב
דגימת הבדיקה מונחת באופן אחיד בין לסתות האיטום כדי להבטיח מגע אחיד.
הפעלת לחץ
המכשיר מפעיל את הלחץ הפנאומטי שנקבע מראש על הדגימה.
איטום מבוקר
טמפרטורת האיטום, הלחץ וזמן השהייה שנקבעו בתכנית נשארים קבועים לאורך כל מחזור האיטום.
הוצאת דגימה
בתום זמן האיטום שנקבע מראש, לסתות האיטום נפתחות באופן אוטומטי והדגימה האטומה מוסרת לצורך הערכה נוספת.
הדוגמאות המתקבלות יכולות לעבור לאחר מכן בדיקות חוזק איטום, בדיקות התפוצצות, בדיקות דליפה או בדיקה ויזואלית, בהתאם לדרישות בקרת האיכות.
פרמטרים מרכזיים הנבדקים במהלך בדיקת ASTM F2029
ביצוע בדיקות מדויקות לפי תקן ASTM F2029 תלוי בבקרה מדויקת של שלושה משתנים עיקריים.
| פרמטר | פונקציה | חשיבות |
|---|---|---|
| טמפרטורה | שולט בתהליך התכה של שכבת חומר האיטום | קובע את תחילת האיטום ואת חלון האיטום |
| לחץ | שומר על קשר הדוק בין השכבות | מבטיח יצירת איטום אחיד |
| זמן שהייה | שולט על משך החימום | הגורמים המשפיעים על עקביות החותם ועל חוזקו |
על ידי שינוי פרמטר אחד תוך שמירה על קבועים של שאר הפרמטרים, מהנדסים יכולים לקבוע את טווח האיטום האופטימלי עבור חומר אריזה ספציפי.
יישומים אופייניים
תקן ASTM F2029 חל על חומרים רבים הניתנים לאיטום בחום, המשמשים בתעשיית האריזה כולה.
בין היישומים הנפוצים ניתן למנות:
- יריעות אריזה גמישות
- מבני אריזה למינציה
- יריעות פוליאתילן
- יריעות פוליפרופילן
- למינציה מ-PET
- למינציות מנייר אלומיניום
- אריזות רפואיות
- שקיות לתרופות
- אריזות רטורט
- אריזה בוואקום
- אריזה באטמוספירה מבוקרת (MAP)
- שקיות עומדות
- שקיות
- אריזת קפה
- אריזות למזון קפוא
חומרים אלה דורשים לעתים קרובות טמפרטורות ולחצים שונים לאיטום, ולכן יש חשיבות רבה לביצוע אופטימיזציה במעבדה.

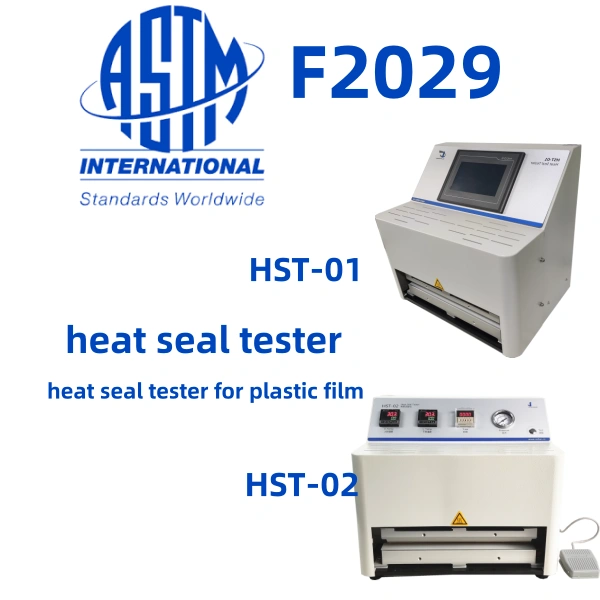

דגמי בודקי איטום בחום HST-01 ו-HST-02
Cell Instruments מציעה שתי גרסאות של תקן ASTM F2029 שלה בודק איטום בחום, מה שמאפשר למעבדות לבחור את אופן הפעולה המתאים ביותר לתהליך העבודה שלהן.
HST-01 – דגם עם מסך מגע
ה-HST-01 מצויד בממשק מסך מגע מודרני, המאפשר הגדרת פרמטרים ותפעול נוחים.
היתרונות כוללים:
- תפעול באמצעות מסך מגע
- הזנת פרמטרים דיגיטלית
- ממשק הפעלה ברור
- התאמת מתכון מהירה
- מתאים למעבדות הזקוקות לביצוע בדיקות תכופות
HST-02 – דגם המופעל באמצעות כפתור
ה-HST-02 מאפשר הפעלה מסורתית באמצעות לחצן, תוך שמירה על אותה רמת איטום.
היתרונות כוללים:
- שליטה ידנית פשוטה באמצעות כפתורים
- תפעול קל
- ביצועים אמינים במעבדה
- מתאים לבקרת איכות שוטפת
מלבד ממשק ההפעלה, שני הדגמים מציעים יכולות איטום וביצועים טכניים זהים.
מפרט טכני
| מפרט טכני | ערך |
|---|---|
| טמפרטורת איטום | סביבה עד 300°C |
| דיוק הטמפרטורה | ±0.2°C |
| זמן האיטום | 0.1–9999 שניות |
| לחץ איטום | 0.15–0.7 MPa |
| גודל לסת האטם | 330 × 10 מ"מ |
| אייר סופליי | 0.7 MPa |
| חיבור אווירי | צינור PU בקוטר Φ6 מ"מ |
| ספק כוח | 220 וולט זרם חילופין, 50 הרץ |
היתרונות של בדיקות מעבדה לפי תקן ASTM F2029
בהתאם לתקן ASTM F2029 בודק איטום בחום מציעה מספר יתרונות לאורך כל תהליך פיתוח המוצר וייצורו.
שיפור בפיתוח מוצרים
מהנדסים יכולים להשוות במהירות חומרי אריזה חדשים ותרכובות איטום מבלי לשבש את הייצור.
אופטימיזציה טובה יותר של התהליכים
בדיקות מעבדה מאפשרות לזהות את תנאי האיטום היעילים ביותר לפני תחילת הייצור.
אמינות גבוהה יותר של האריזה
איטום בחום אחיד מפחית דליפות, זיהום ונזקי הובלה.
הפחתת עלויות הייצור
פרמטרים מיטביים לאיטום מצמצמים למינימום את כמות המוצרים הפסולים, את בזבוז החומר ואת זמן ההשבתה.
אמון ברגולציה
בדיקות לפי תקן ASTM F2029 תומכות בהליכי בקרת איכות מתועדים הנדרשים על ידי תעשיות רבות הכפופות לרגולציה.
תקני בדיקה רלוונטיים
אף על פי שתקן ASTM F2029 מגדיר נהלי איטום בחום במעבדה, הערכה מקיפה של האריזה כוללת לעתים קרובות תקני בדיקה נוספים.
| סטנדרטי | מטרה |
|---|---|
| ASTM F2029 | נוהל איטום בחום במעבדה |
| ASTM F88 | בדיקת חוזק אטמים |
| JIS Z 0238 | בדיקת איטום בחום של אריזות גמישות |
| YBB 001220 | דרישות איטום בחום לאריזות תרופות |
| ASTM D3078 | בדיקת דליפות באריזה |
| ASTM F1140 | בדיקת לחץ פנימי |
שיטות אלו, יחד, מספקות הערכה מקיפה של ביצועי איטום האריזה.
למה לבחור ב-Cell Instruments?
חברת Cell Instruments מתמחה בפתרונות בדיקה מעבדתית עבור אריזות גמישות, אריזות רפואיות, אריזות תרופות, אריזות נייר וחומרי פולימר.
מלבד מכשירים סטנדרטיים, אנו מספקים:
- גופי תאורה בהתאמה אישית
- מערכות בדיקה רב-תחנות
- פתרונות בדיקה ייעודיים ליישומים
- תמיכה טכנית בפיתוח אריזות
- סיוע בשיטות בדיקה העומדות בתקן ASTM
בין אם בוחרים במסך המגע HST-01 או זה המופעל באמצעות כפתור HST-02, המעבדות מקבלות מידע אמין ASTM F2029 פתרון המסוגל לייצר איטומים תרמיים אחידים בתנאי מעבדה, לצורך הערכת ביצועים עתידית.
