תקלה באריזה מתחילה לעתים קרובות באיטום לא אחיד ולא בחומר חלש. JIS Z 0238 מספקת מסגרת מוכרת להערכת ביצועי איטום בחום בתנאי מעבדה מבוקרים, ומסייעת ליצרנים לקבוע את פרמטרי האיטום האופטימליים לפני תחילת הייצור. בין אם מדובר בפיתוח מבנים חדשים לאריזות גמישות ובין אם באימות עקביות הייצור, JIS Z 0238 הבדיקות מאפשרות למהנדסים לקבוע טווחי איטום אמינים ולשפר את תקינות האריזה.
ה- בודק איטום בחום מסדרת HST המכשיר של Cell Instruments נועד לביצוע הערכה מעבדתית מדויקת של חומרי איטום תרמופלסטיים. באמצעות בקרה מדויקת על טמפרטורת האיטום, זמן השהייה ולחץ האיטום, המכשיר מייצר איטומים בעלי תוצאות חוזרות לצורך הערכת חוזק בהמשך. הוא נמצא בשימוש נרחב כ- בודק איטום בחום ו- מכונת איטום בחום למעבדה למטרות מחקר, בקרת איכות ומיטוב הייצור הקשורים ל- חוזק האיטום בחום של יריעות פלסטיק ואריזות גמישות רב-שכבתיות.
מהו תקן JIS Z 0238?
JIS Z 0238 הוא תקן תעשייתי יפני המפרט שיטות מעבדה ליצירת איטומים תרמיים בתנאים מבוקרים. התקן מתמקד בקביעת תנאי איטום הניתנים לשחזור, כדי שניתן יהיה להעריך את חומרי האריזה באופן עקבי.
במקום למדוד את חוזק האטימה באופן ישיר, JIS Z 0238 מגדיר כיצד יש להכין את איטומי החום. לאחר מכן, נהוג לבדוק את הדגימות האטומות באמצעות שיטות בדיקת מתיחה, כדי לקבוע את חוזק האיטום ולזהות את תנאי האיטום האופטימליים.
היצרנים משתמשים ב- JIS Z 0238 אל:
- קבעו את טווח הטמפרטורות האופטימלי לאיטום
- השוואת שכבות איטום שונות
- לבחון חומרי אריזה חדשים
- מיטוב פרמטרי האיטום בתהליך הייצור
- שיפור אמינות האריזה לפני הייצור המסחרי
מדוע בדיקת איטום בחום חשובה?
שכבת האיטום היא אחד המרכיבים החשובים ביותר באריזות גמישות. אפילו יריעות מחסום בעלות ביצועים גבוהים אינן יכולות להגן על המוצר אם האיטום נכשל במהלך ההובלה או האחסון.
ניסוי מבוקר בודק איטום בחום מסייע ליצרנים להבין כיצד חומרי האריזה מגיבים לתנאי איטום שונים.
היתרונות העיקריים כוללים:
- שיפור שלמות האריזה
- ירידה במספר תקלות האטימה במהלך הייצור
- הגנה טובה יותר על חיי המדף
- צמצום בזבוז חומרים
- אישור חומרים מהיר יותר
- איכות ייצור עקבית יותר
- תמיכה בדרישות הלקוחות ובדרישות הרגולטוריות
בדיקת ה- חוזק האיטום בחום של יריעות פלסטיק כמו כן, היא מאפשרת למהנדסים להשוות בין מבני יריעות שונים, חומרי הדבקה, ציפויים ושרפים לאיטום, לפני בחירת החומרים לייצור המוני.
איך פועל מכשיר איטום בחום?
A מכונת איטום בחום למעבדה משחזר את תנאי האיטום בתהליך הייצור, תוך מתן אפשרות לכוונן כל פרמטר בנפרד.
תהליך הבדיקה הטיפוסי כולל:
ייצוב הטמפרטורה
הלסתות העליונות והתחתונות של מכשיר האיטום מחוממות עד שהטמפרטורה שנקבעה מראש מתייצבת.
הכנת הדגימה
דגימות הסרט, הלמינציות או חומרי האיטום ממוקמים באופן אחיד בין לסתות האיטום המחוממות.
לחץ איטום מבוקר
המערכת מפעילה לחץ איטום שנקבע מראש כדי להבטיח מגע אחיד על פני כל משטח האיטום.
חימום מתוזמן
החום והלחץ נשארים קבועים לאורך זמן השהייה שנקבע בתכנית, מה שמאפשר לשכבת האיטום להתמוסס ולהתחבר כראוי.
הוצאת דגימה
בתום מחזור האיטום, הלסתות נפרדות באופן אוטומטי והדגימה האטומה מוסרת לצורך הערכה נוספת, כגון בדיקת קילוף או בדיקת מתיחה.
מכיוון שכל המשתנים נשארים תחת שליטה, ניתן להשוות באופן אובייקטיבי את האיטומים המתקבלים בין חומרים שונים ותנאי איטום שונים.
בודק איטום בחום מסדרת HST
סדרת HST היא מכשיר מעבדה קומפקטי שפותח לצורך הכנה מדויקת של אטמים בהתאם ל- JIS Z 0238 וכן שיטות בחינה בינלאומיות אחרות.
הוא שולט באופן מדויק בשלושה משתנים חיוניים לאיטום:
| פרמטר | מפרט טכני |
|---|---|
| טווח הטמפרטורות | סביבה עד 300°C |
| דיוק הטמפרטורה | ±0.2°C |
| זמן האיטום | 0.1–9999 שניות |
| לחץ איטום | 0.15–0.7 MPa |
| גודל לסת האטם | 330 × 10 מ"מ |
| אייר סופליי | 0.7 MPa |
| נמל תעופה | צינור PU בקוטר Φ6 מ"מ |
| ספק כוח | 220 וולט זרם חילופין, 50 הרץ |
המכשיר מספק תנאי איטום בעלי רמת חזרות גבוהה, מה שהופך אותו למתאים למחקר מעבדה, לבדיקת חומרי גלם נכנסים ולאימות איכות הייצור.

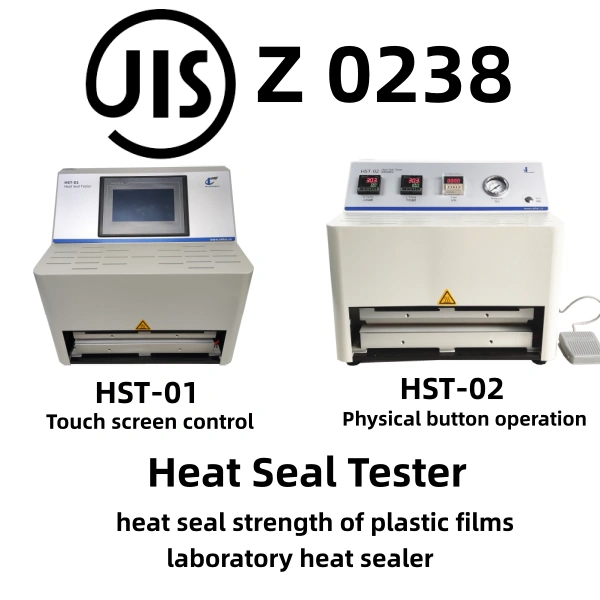

שני דגמים זמינים המתאימים לדרישות מעבדה שונות
כדי להתאים לתהליכי עבודה שונים במעבדה, סדרת HST מוצעת בשתי תצורות, תוך שמירה על ביצועי איטום זהים.
HST-01 – בודק איטום בחום עם מסך מגע
ה- HST-01 כולל ממשק מסך מגע צבעוני ואינטואיטיבי, המאפשר הגדרת פרמטרים ותפעול נוחים.
התכונות כוללות:
- תפעול מלא באמצעות מסך מגע
- הזנת פרמטרים דיגיטלית
- בקרת טמפרטורה מדויקת
- זמן איטום הניתן לתכנות
- הפעלת לחץ פנאומטי
- דיוק חוזר מעולה בבדיקות מעבדה
דגם זה מומלץ למעבדות שמבצעות בדיקות בתדירות גבוהה או שזקוקות להתאמות מהירות של הפרמטרים במהלך פיתוח חומרים.
HST-02 – בודק איטום בחום עם כפתור ידני
ה- HST-02 מספק את אותה רמת דיוק באיטום באמצעות לוח בקרה מסורתי עם כפתורים.
התכונות כוללות:
- הפעלה ידנית של הכפתורים
- ויסות טמפרטורה יציב
- ביצועי איטום זהים
- מערכת איטום פנאומטית
- מנגנוני בקרה מכניים עמידים
- פתרון מעבדה חסכוני
ה-HST-02 אידיאלי למעבדות בקרת איכות שגרתיות המעדיפות תפעול פשוט, תוך שמירה על עמידה בדרישות JIS Z 0238.
חומרים אופייניים שנבדקו
סדרת HST תומכת בבדיקת חומרים רבים הניתנים לאיטום בחום, ביניהם:
- פוליאתילן (PE)
- פוליפרופילן (PP)
- סרטי למינציה מ-PET
- יריעות מרוכבות מניילון
- למינציות מנייר אלומיניום
- סרטי מחסום המיוצרים בתהליך של אקסטרוזיה משולבת
- יריעות אריזה רפואיות
- חומרי ייצור של אריזות שלפוחית לתרופות
- למינציה מנייר ופלסטיק
- אריזות גמישות מורכבות
המכשיר שימושי במיוחד לקביעת ה- חוזק האיטום בחום של יריעות פלסטיק משמש באריזות מזון, תרופות ותעשייה.
יישומים אופייניים במגזרים שונים
תעשיות רבות מסתמכות על JIS Z 0238 ביצוע בדיקות במהלך פיתוח המוצר ובתהליך הבטחת האיכות.
בין היישומים הנפוצים ניתן למנות:
- אריזות מזון גמישות
- ייצור נרתיקים רפואיים
- אריזות תרופות
- פיתוח שקיות רטוב
- אריזה בוואקום
- ייצור שקיות עומדות
- אריזות למזון קפוא
- אריזות משקאות
- אריזות של חומרים כימיים לחקלאות
- אריזות למוצרי צריכה
עבור צוותי מחקר ופיתוח, ה- מכונת איטום בחום למעבדה מספק דגימות איטום הניתנות לשחזור לצורך ייעול התהליך. עבור מהנדסי איכות, הוא מאפשר לוודא אם חומרי הייצור ממשיכים לעמוד בדרישות ביצועי האיטום.
תקני בדיקה רלוונטיים
אף על פי ש JIS Z 0238 מגדיר את נהלי הכנת החותמות; הערכה מקיפה של החותמות משלבת לעתים קרובות מספר תקנים.
| סטנדרטי | מטרה |
|---|---|
| JIS Z 0238 | הכנת איטום בחום במעבדה |
| ASTM F2029 | יכולת איטום בחום של חומרי מחסום גמישים |
| YBB 001220 | איטום בחום של אריזות תרופות |
| ASTM F88 | מדידת חוזק האטימה |
| ASTM D882 | תכונות מתיחה של יריעות פלסטיק |
השימוש במדדים אלה יחד מספק הבנה מקיפה של איכות האיטום, יכולת התהליך וביצועי האריזה.
למה לבחור ב-Cell Instruments?
לחברת Cell Instruments ניסיון נרחב בפתרונות בדיקה מעבדתית של חומרי אריזה ובהערכת תכונות מכניות.
היכולות שלנו כוללות:
- מכשירים סטנדרטיים לבדיקות מעבדה
- גופי תאורה בהתאמה אישית
- מערכות בדיקה רב-תחנות
- פתרונות בדיקה משולבים
- תמיכה טכנית ביישומים
- שירות לקוחות עולמי
מלבד אספקת בודק איטום בחום, אנו מסייעים ללקוחות בבחירת שיטות בדיקה מתאימות לפיתוח אריזות, אימות תהליכים והבטחת איכות.
בין אם אתם בוחנים חומרי איטום חדשים, מייעלים את פרמטרי הייצור או מוודאים עמידה ב- JIS Z 0238, סדרת HST מספקת ביצועי איטום מעבדתיים עקביים וניתנים לשחזור, התומכים בקבלת החלטות הנדסיות בביטחון.
