ISO 9895

מהו תקן ISO 9895?

ISO 9895 מציין את ה- שיטת בדיקת חוזק לדחיסה בקורות קצרות משמשת לקביעת חוזק הדחיסה של נייר וקרטון במפתח קצר מאוד ללא תמיכה. הבדיקה זוכה להכרה נרחבת כשיטה להערכת חוזק הדחיסה הפנימי של חומרים סיביים, תוך צמצום השפעות העיוות המשפיעות בדרך כלל על בדיקות דחיסה במפתחים ארוכים יותר.

ליצרני אריזות קרטון גלי, קרטון ריפוד, קרטון טסטליינר, נייר קראפט וחומרי אריזה אחרים על בסיס נייר, ISO 9895 מספקת גישה מהירה, ניתנת לשחזור וסטנדרטית למדידת ביצועי הדחיסה. הנתונים המתקבלים בשיטה זו ממלאים תפקיד מכריע בפיתוח חומרים, בבקרת איכות, בהסמכת ספקים ובאופטימיזציה של תהליכים.

A מכשיר לבדיקת דחיסה לטווח קצר המכשיר, שתוכנן בהתאם לתקן ISO 9895, מאפשר למעבדות להפיק תוצאות בעלות רמת חזרות גבוהה, המשקפות במדויק את חוזק רשת הסיבים של נייר וקרטון. מדידות אלו מסייעות למהנדסים לחזות את ביצועי האריזה עוד בטרם הופכים את החומרים לקרטונים מוגמרים או לקופסאות גלי.

מדוע תקן ISO 9895 חשוב?

חוזק הדחיסה הוא אחת התכונות המכניות החשובות ביותר של נייר אריזה. חומרים בעלי עמידות לדחיסה לא מספקת עלולים להתמוטט במהלך העיבוד, הערמה, ההובלה או האחסון.

ה- בדיקת חוזק לדחיסה בטווח קצר של נייר וקרטון מציע מספר יתרונות חשובים:

• מודד את חוזק הדחיסה הפנימי תוך השפעה מינימלית של עיוות
• בוחן את איכות ההדבקה של הסיבים
• תומך בתהליך אישור חומרי הגלם
• משפר את עקביות הייצור
• מסייע בייעול תהליכי ייצור הנייר
• מנבא את ביצועי קרטון הגלי
• מפחית תקלות באריזה במהלך ההובלה

בניגוד למבחני דחיסה מקובלים, שבהם נעשה שימוש באורכי דגימה ארוכים יותר ללא תמיכה, שיטת ISO 9895 מבודדת את התנהגות הדחיסה האמיתית של החומר באמצעות שימוש במפתח ללא תמיכה באורך של 0.70 מ"מ בלבד.

עקרון שיטת הבדיקה של חוזק הדחיסה בקורות קצרות

ה- שיטת בדיקת חוזק לדחיסה בקורות קצרות השיטה מבוססת על הפעלת כוח דחיסה על דגימת נייר צרה, המהודקת היטב בין שתי לסתות מדויקות.

רצף הבדיקות כולל:

1. הכינו דגימה ברוחב של כ-15 מ"מ.
2. הדקו את הדגימה היטב לאורך הידוק של 30 מ"מ.
3. יש לשמור על מרווח בלתי נתמך של 0.70 מ"מ בין המהדקים.
4. הזיזו את המהדקים זה לעבר זה במהירות מבוקרת.
5. יש למדוד את כוח הדחיסה המרבי ממש לפני הכשל.
6. חשב את חוזק הדחיסה של הקורה הקצרה על סמך הכוח שנמדד.

מכיוון שהמרחק בין התומכים קצר ביותר, הדגימה נכשלת בעיקר עקב דחיסת הסיבים ולא עקב התכופפות מבנית, מה שמניב מדידות מייצגות יותר של החוזק המובנה של החומר.

כיצד פועל מכשיר לבדיקת דחיסה בטווח קצר?

מקצוען מכשיר לבדיקת דחיסה לטווח קצר משלב מערכות מכניות ואלקטרוניות מדויקות כדי להבטיח בדיקות הניתנות לשחזור.

רכיבי המערכת האופייניים כוללים:

רכיב	פונקציה
מהדקים פנאומטיים	הידוק הדגימות בעזרת כוח קבוע
מערכת טעינה מדויקת	מפעיל לחץ מבוקר
תא עומס ברזולוציה גבוהה	מודד את כוח הדחיסה במדויק
מערכת בקרה מבוססת PLC	ממכן את תהליך הבדיקה
ממשק מסך מגע	מפשט את הגדרת הפרמטרים
מנגנון בקרת תנועה	שומר על מהירות בדיקה קבועה
תוכנה לעיבוד נתונים	מחשב את חוזק הדחיסה
ממשק למדפסת או למחשב	מייצר דוחות בדיקה

רכיבים אלה מבטיחים עמידה בתקן ISO 9895 תוך צמצום השפעת הגורם האנושי למינימום.

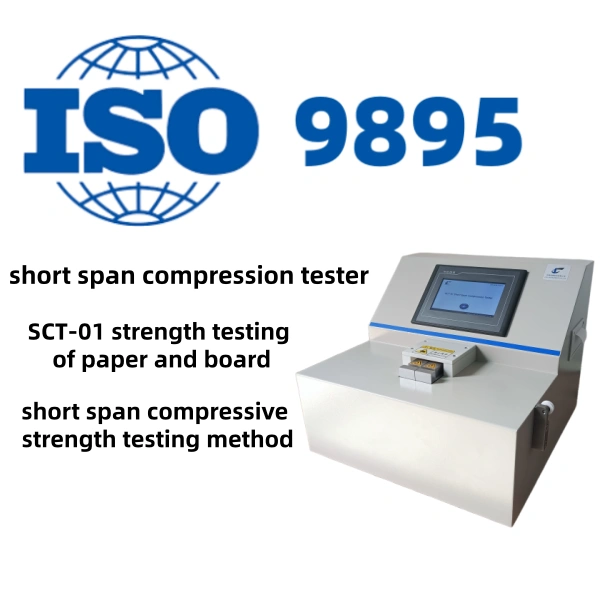

SCT-01 – מכשיר לבדיקת דחיסה בטווח קצר

ה- SCT-01 – מכשיר לבדיקת דחיסה בטווח קצר פותח במיוחד לביצוע בדיקת חוזק לדחיסה בטווח קצר של נייר וקרטון בהתאם לתקנים הבינלאומיים.

העיצוב שלו תומך בבדיקות מעבדה שגרתיות, בבקרת איכות הייצור וביישומים מחקריים הקשורים לקרטון אריזה, נייר קראפט, נייר ריפוד וקרטון.

תכונות עיקריות

פעולה מבוקרת באמצעות מחשב לוגי מתוכנת (PLC)

מערכת הבקרה PLC מספקת בקרת תנועה יציבה ובדיקות בעלות רמת חזרתיות גבוהה.

הידוק דגימות באמצעות מערכת פנאומטית

כוח הידוק אחיד מבטיח מיקום בטוח של הדגימה ומצמצם את שגיאות הבדיקה.

מהירות בדיקה ניתנת להתאמה

המשתמשים יכולים לייעל את תנאי הבדיקה עבור סוגי חומרים שונים.

מדידת כוח מדויקת

תא עומס ברזולוציה גבוהה מספק מדידות דחיסה מדויקות לאורך כל מחזור הבדיקה.

יחידות כוח מרובות

ניתן להציג את התוצאות ב:

• ניוטון (N)
• קילוגרם-כוח (kgf)
• ליברה-כוח (lbf)

דיווח מובנה

הדפסה משולבת מאפשרת תיעוד מיידי של תוצאות הבדיקה.

תקשורת מחשב אופציונלית

קישוריות RS-232 תומכת בשילוב תוכנות מעבדה ובניהול נתונים.

מפרט טכני

פרמטר	מפרט טכני
טווח הבדיקה	1–500 N (ניתן להתאמה אישית)
מרחק הדחיסה	0.3–2 מ"מ
אורך ההידוק	30 ±0.5 מ"מ
טווח שאינו נתמך	0.70 מ"מ
מהירות הבדיקה	3 ±0.1 מ"מ/דקה
החלטה	0.01 N
גודל המדגם	15 × 75 מ"מ
לחץ הגז	0.4–0.7 MPa
פתח גז	Φ6 מ"מ
ספק כוח	110–220 וולט זרם חילופין, 50/60 הרץ

יישומים של בדיקות לפי תקן ISO 9895

ה- ISO 9895 שיטה זו נמצאת בשימוש נרחב בתעשיות ייצור הנייר והאריזה.

בין היישומים הנפוצים ניתן למנות:

• ייצור מיכלים מגולגלים
• ייצור נייר קראפט
• ייצור לוחות קרטון
• בקרת איכות של טסטליינר
• פיתוח קרטון
• אישור חומרי אריזה
• הערכת ספקים
• בדיקת חומרים נכנסים
• מעבדות מחקר
• מעבדות בדיקה באוניברסיטה

הבדיקה חשובה במיוחד בשלב פיתוח מוצרים חדשים, שכן ביצועי הדחיסה קשורים לעתים קרובות לחוזק האריזה המוגמרת.

חומרים המתאימים לבדיקה

התקן מומלץ לחומרי נייר וקרטון שמשקלם לגראם הוא בדרך כלל בין 100 גרם למ"ר ו-400 גרם למ"ר.

בין החומרים הנפוצים ניתן למנות:

• נייר קראפט
• טסטליינר
• חומר ליצירת חריצים
• קרטון לאריזת מכולות
• קרטון מתקפל
• ריפוד עליון לבן
• קרטון ממוחזר
• קרטון מסיבים בתוליים
• נייר אריזה
• סוגי נייר לתעשייה

בדיקות בכיוון המכונה ובכיוון הרוחבי

הנייר מפגין תכונות מכניות אנאיזוטרופיות בשל כיוון הסיבים במהלך הייצור.

מסיבה זו, תקן ISO 9895 ממליץ לבצע הערכה של דגימות בשני המקרים:

• כיוון המכונה (MD)
• כיוון רוחבי (CD)

השוואת תוצאות ה-MD וה-CD מסייעת למהנדסים:

• הערכת כיוון הסיבים
• שיפור העקביות בייצור נייר
• מיטוב ביצועי ההמרה
• חיזוי התנהגות הדחיסה של התיבה
• הערכת יציבות הייצור

יתרונות בתחום בקרת האיכות

יישום שגרתי של ISO 9895 הבדיקות מציעות יתרונות משמעותיים בתחום הבטחת האיכות.

היצרנים יכולים:

• לזהות שינויים בתהליכים בשלב מוקדם יותר
• צמצום תלונות הלקוחות
• שיפור אמינות האריזה
• לבדוק את אחידות חומרי הגלם
• מיטוב השימוש בסיבים
• תמיכה ביוזמות לאריזות קלות משקל
• הפחתת פסולת הייצור
• חיזוק ניהול האיכות אצל הספקים

מחזור הבדיקות המהיר הופך את השיטה למתאימה גם לביצוע בדיקות תכופות במהלך התהליך.

תקן ISO 9895 בהשוואה לתקני דחיסה אחרים

סטנדרטי	מוקד הבדיקה	יישום אופייני
ISO 9895	חוזק לדחיסה בטווח קצר	חוזק דחיסה פנימי של נייר וקרטון
TAPPI T826	דחיסה בטווח קצר	תעשיית הנייר בצפון אמריקה
DIN 54518	דחיסה בטווח קצר	בדיקת נייר גרמני
BS 7325	בדיקת דחיסה	הערכת איכות הנייר הבריטי
GB/T 2679.10	דחיסה בטווח קצר	בדיקת נייר סיני
QB/T 2386	בדיקת דחיסת נייר	בקרת איכות בתעשייה

למרות שתקנים אלה מבוססים על עקרונות בדיקה דומים, מעבדות בוחרות לעתים קרובות את התקן הנדרש על ידי הלקוחות, גופי הפיקוח או השווקים האזוריים.

בחירת מכשיר הבדיקה הנכון לדחיסה בטווח קצר

בעת בחירת מכשיר לבדיקת דחיסה לטווח קצר, על המהנדסים לבחון מספר גורמים טכניים:

• עמידה בתקן ISO 9895 ובתקנים נלווים
• ביצועי תא עומס ברמת דיוק גבוהה
• מערכת הידוק פנאומטית יציבה
• בקרה מדויקת על טווח ללא תמיכה
• בקרת תנועה חוזרת
• ממשק מסך מגע ידידותי למשתמש
• יכולות ייצוא נתונים
• תאימות תוכנה
• נוחות הכיול
• אמינות תפעולית לטווח ארוך

מכשיר שתוכנן כהלכה מבטיח תוצאות מדויקות, תוך צמצום השפעת המפעיל ושיפור היעילות במעבדה.

מדוע לבחור במכשיר לבדיקת דחיסה למרווחים קצרים SCT-01?

ה-SCT-01 משלב מכניקה מדויקת, בקרה חכמה ועמידה בתקני בדיקה בינלאומיים, כדי לתמוך בסביבות מעבדה תובעניות.

בין אם נעשה בה שימוש במפעלי נייר, במפעלי ייצור אריזות, במעבדות לבקרת איכות או במוסדות מחקר, המערכת מספקת מדידות אמינות המסייעות בשיפור העקביות של המוצר, במיטוב תהליכי הייצור ובאימות ביצועי החומר בהתאם ל- ISO 9895 ותקנים בינלאומיים מוכרים אחרים בתחום דחיסת קורות בעלות מפתח קצר.
